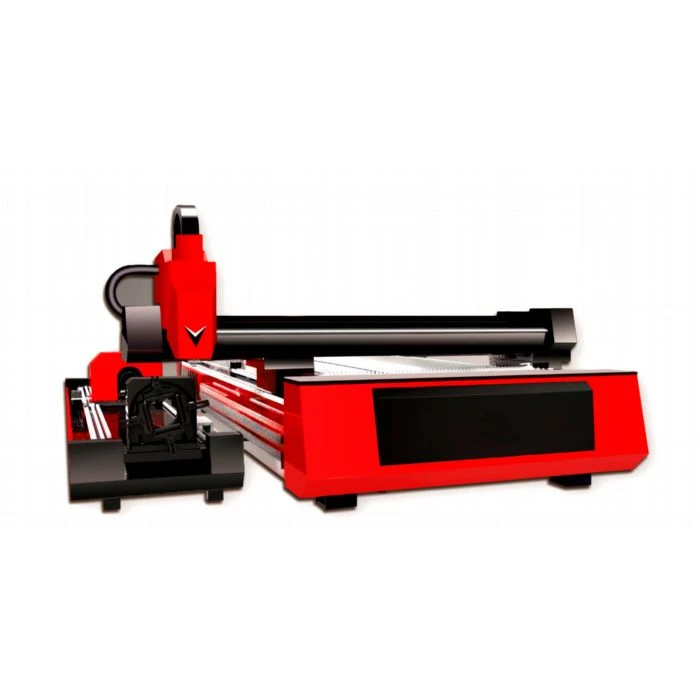

Il sistema della macchina per il taglio laser è generalmente costituito da un generatore laser, un componente di trasmissione del raggio (esterno), un banco di lavoro (macchina utensile), un armadio a controllo numerico del microcomputer, un dispositivo di raffreddamento e un computer (hardware e software).
1) La parte principale della macchina utensile: la parte della macchina della macchina da taglio laser, la parte meccanica che realizza il movimento degli assi X, Y e Z, compresa la piattaforma di lavoro di taglio. Viene utilizzato per posizionare il pezzo da tagliare e può spostarlo correttamente e con precisione secondo il programma di controllo, solitamente azionato da un servomotore.
2) Generatore laser: un dispositivo che genera una sorgente di luce laser. Ai fini del taglio laser, ad eccezione di alcune occasioni in cui vengono utilizzati laser a stato solido YAG, la maggior parte di essi utilizza laser a gas CO2 con maggiore efficienza di conversione elettrico-ottica e maggiore potenza di uscita. Poiché il taglio laser richiede un'elevata qualità del raggio, non tutti i laser possono essere utilizzati per il taglio. La modalità gaussiana è adatta per meno di 1500 W, laser ad anidride carbonica in modalità di ordine basso da 100 W a 3000 W e multimodali sopra 3000 W.
3) Percorso ottico esterno: Specchio rifrattivo, utilizzato per guidare il laser nella direzione richiesta. Per evitare il malfunzionamento del percorso del raggio, tutti gli specchi devono essere protetti da una copertura protettiva e deve essere introdotto un gas protettivo pulito a pressione positiva per proteggere l'obiettivo dalla contaminazione. Un set di lenti con buone prestazioni focalizzerà un raggio senza angolo di divergenza in un punto infinitamente piccolo. Generalmente, viene utilizzato un obiettivo con una lunghezza focale di 5,0 pollici. L'obiettivo da 7,5 pollici viene utilizzato solo per materiali spessi>12 mm.
4) Sistema di controllo numerico: controlla la macchina utensile per realizzare il movimento degli assi X, Y, Z e controlla anche la potenza di uscita del laser.
5) Alimentazione regolata: collegata tra laser, macchina utensile CNC e sistema di alimentazione. Svolgono principalmente un ruolo nella prevenzione delle interferenze da reti elettriche esterne.
6) Testa di taglio: comprende principalmente parti come cavità, supporto dell'obiettivo di messa a fuoco, obiettivo di messa a fuoco, sensore capacitivo e ugello del gas ausiliario. Il dispositivo di azionamento della testa di taglio viene utilizzato per far muovere la testa di taglio lungo l'asse Z secondo il programma ed è composto da un servomotore e una vite o ingranaggio e altre parti di trasmissione.
7) Tavolo operatorio: utilizzato per controllare il processo di lavoro dell'intero dispositivo di taglio.
8) Refrigeratore d'acqua: utilizzato per raffreddare il generatore laser. Un laser è un dispositivo che converte l'energia elettrica in energia luminosa. Ad esempio, il tasso di conversione di un laser a gas CO2 è generalmente del 20% e l'energia rimanente viene convertita in calore. L'acqua di raffreddamento toglie il calore in eccesso per mantenere il normale funzionamento del generatore laser. Il refrigeratore raffredda anche il riflettore del percorso della luce esterno e lo specchio di messa a fuoco della macchina utensile per garantire una qualità di trasmissione del raggio stabile e prevenire efficacemente la deformazione o la rottura della lente a causa della temperatura eccessiva.
9) Bombole di gas: Compreso il taglio laser che lavora bombole di gas medio e bombole di gas ausiliarie, utilizzate per integrare il gas industriale per l'oscillazione laser e fornire gas ausiliario per la testa di taglio.
10) Compressore d'aria, serbatoio di accumulo aria: fornire e immagazzinare aria compressa.
11) Essiccatore con raffreddamento ad aria, filtro: utilizzato per fornire aria pulita e secca al generatore laser e al percorso del raggio per mantenere il normale funzionamento del percorso e del riflettore.
12) Aspiratore di polveri di ventilazione: aspirare i fumi e le polveri generati durante la lavorazione, ed eseguire il trattamento di filtrazione, in modo che lo scarico dei gas di scarico soddisfi le norme di tutela ambientale.
13) Macchina scarico scoria: rimuovere gli avanzi e gli sfridi generati durante la lavorazione.
