Saldatrice laser a fibra per stampi

La saldatrice laser a fibra di stampo è l'attuale attrezzatura di saldatura avanzata. Si tratta di una speciale attrezzatura laser per saldatura appositamente progettata per l'industria degli stampi. Viene utilizzato per riparare stampi di precisione e riparare errori causati dalla fabbricazione del prodotto.

Invia la tua richiesta

introduzione al prodotto

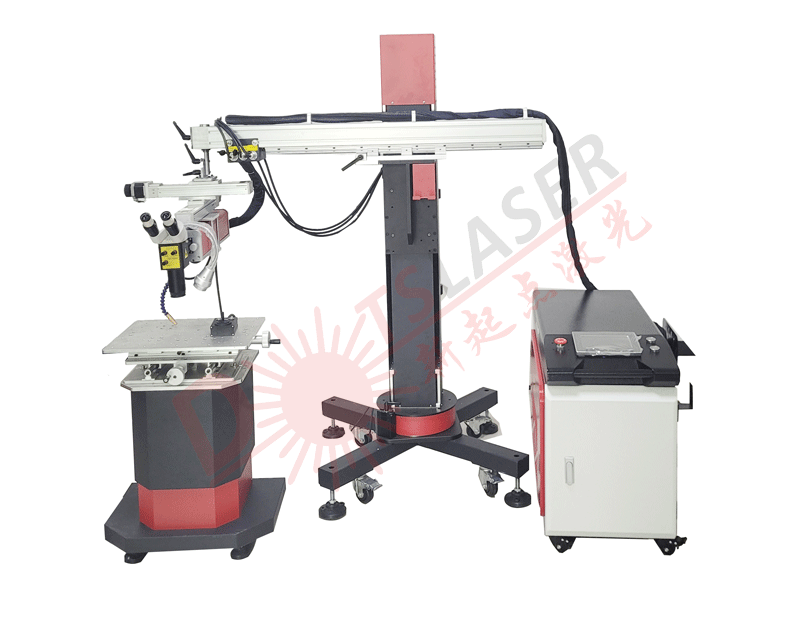

Saldatrice laser a fibra per stampi

Descrizione dei prodotti

La saldatrice laser a fibra per stampi è un prodotto rivoluzionario nel campo della tecnologia di saldatura. Utilizza la tecnologia laser avanzata per fornire saldature di alta qualità e precisione per vari stampi. La saldatrice laser a fibra per stampi è l'attuale attrezzatura di saldatura avanzata. Si tratta di una speciale attrezzatura laser per saldatura appositamente progettata per l'industria degli stampi. Viene utilizzato per riparare stampi di precisione e riparare errori causati dalla fabbricazione del prodotto. Con la sua struttura compatta e l'interfaccia intuitiva, è uno strumento versatile per saldare diversi materiali come acciaio inossidabile, alluminio e ottone.

Vantaggi della saldatrice laser a fibra per stampi

1. Dopo che il laser ha attraversato la fibra ottica, il punto diventa più uniforme e stabile, migliorando la qualità della saldatura. Dopo che il raggio laser è stato focalizzato, un piccolo punto luminoso ha un'elevata densità di potenza e può essere posizionato con precisione. È appositamente ottimizzato per la riparazione di stampi, con maggiore pertinenza ed effetto migliore.

2.L'adozione di un avanzato sistema di ombreggiatura automatica elimina la stimolazione del laser sugli occhi del personale durante il lavoro.

3.Sistema di telecamere CCD con microscopio e asse X mobile per saldatura in posizione alta.

4. Il braccio tridimensionale può aiutarti a risolvere il problema della riparazione di stampi di grandi dimensioni senza spostare lo stampo e il joystick controlla il movimento della fase di traslazione (fase di traslazione automatica 200 mm × 300 mm). È facile realizzare riparazioni laser di stampi di grandi dimensioni e stampi di grandi dimensioni con strumenti affilati, lunga durata e alta precisione;

5. Marcatura ad alta precisione, rapida, profondità di incisione controllabile.

6.Il piano di lavoro può essere motorizzato o manuale.

7.La dimensione dello spot è stata specificatamente regolata in modo indipendente.

Applicazioni

La saldatrice laser a fibra per stampi viene utilizzata in vari prodotti digitali elettronici 3C, telefoni cellulari, giocattoli, automobili, motocicli e altre industrie di produzione e stampaggio di stampi.

L'uso del filo per saldatura laser per riparare lo stampo può riutilizzare nuovamente lo stampo usato, risparmiando notevolmente i costi di produzione dello stampo e migliorando l'efficienza del lavoro.

La tecnologia delle saldatrici laser a fibra per stampi può essere applicata anche per modificare e realizzare il progetto di produzione o le dimensioni dello stampo, abbreviare il ciclo di produzione e i tempi di sviluppo del prodotto dello stampo.

È adatto per la riparazione e la saldatura di dispositivi meccanici di precisione, saldatura di varie parti strutturali metalliche e gioielli in oro e argento.

Parametri

NO.	Nome	Saldatrice laser per stampi
1	Modello della macchina	DS-1500
2	Potenza del laser	1500W
3	Lunghezza d'onda del laser	1080±10NM
4	Larghezza dell'impulso	1-100ms
5	Frequenza del laser	1-1000Hz
6	Intervallo regolabile della dimensione dello spot	0.3-2mm
7	Sistema di raffreddamento	Raffreddamento ad acqua
8	Viaggio sul tavolo da lavoro	200x300 millimetri
9	Consumo energetico nominale	7KW
10	Modello laser	CW
11	Gamma di potenza	0-100%
12	Sistema di osservazione	Microscopio (ruotabile di 360 gradi) o display
13	Gas protettivo	Argon
14	Lunghezza del cavo in fibra	8m
15	Alimentazione elettrica	Trifase standard 220v ± 5% /50Hz/20A;
16	Metodo di raffreddamento	Raffreddamento ad acqua (doppia temperatura e doppio controllo)
17	Potenza nominale	5,6KW
18	Profondità di saldatura	Inferiore o uguale a 3,0 mm(dipende dal materiale)
19	Diametro del nucleo della fibra	50 μm
20	Alimentazione elettrica	Alimentazione elettrica

tecnologie chiave del prodotto

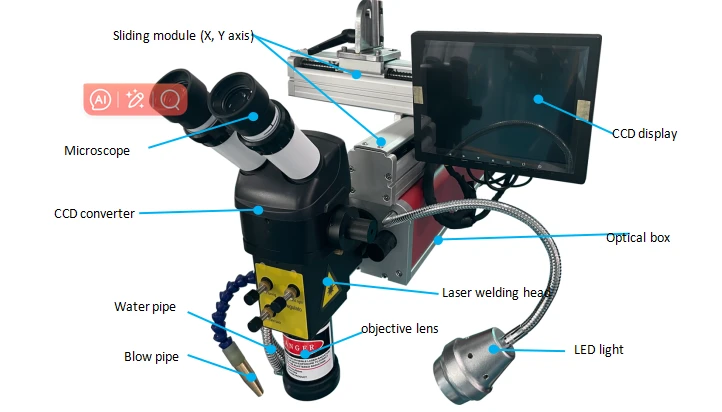

product-722-412

01.

Microscopio: finestra di osservazione ad alta definizione, prodotti di saldatura ad alta precisione.

Lente dell'obiettivo: messa a fuoco laser.

Testa di saldatura laser: componente di conversione laser, regola la posizione della luce laser.

Canna da soffio: porta di uscita del gas protettivo.

Modulo scorrevole: muovere la testa del laser in avanti, indietro, a sinistra e a destra (elettrico).

Luce LED:Sorgente luminosa per microscopio.

Scatola ottica:Posizionamento di cavi in fibra ottica e altri cavi di alimentazione.

Tubo dell'acqua:Sistema di circolazione dell'acqua fredda oggettiva.

Convertitore CCD:Conversione della visualizzazione sullo schermo CCD.

Visualizzazione del CCD:Finestra di visualizzazione della saldatura.

02.

La saldatrice laser in fibra per stampi è costruita con un generatore laser avanzato altamente efficiente e a risparmio energetico. Consuma meno energia fornendo risultati di saldatura costanti e stabili. Ha anche un basso costo di manutenzione rispetto alle saldatrici tradizionali, facendoti risparmiare tempo e denaro a lungo termine.

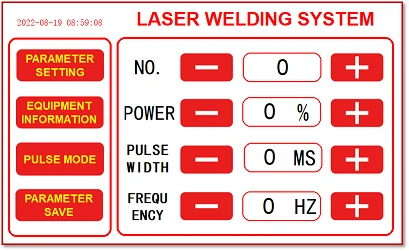

Operazioni del pannello di controllo

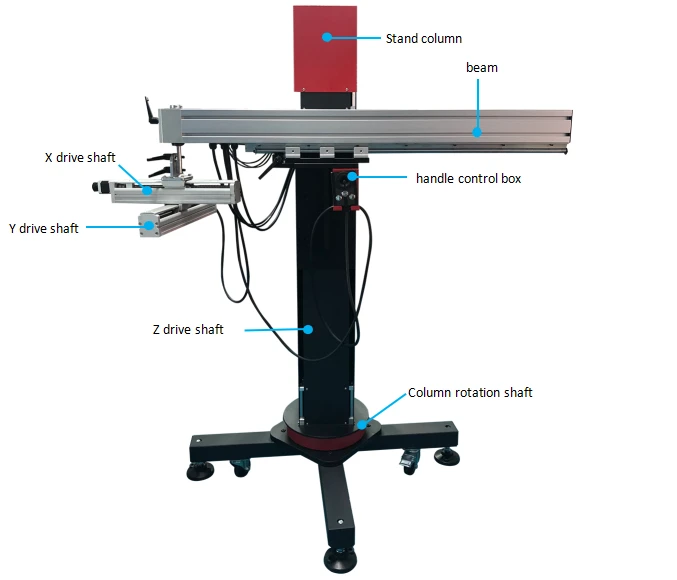

Diagramma della struttura generale

Garanzia e Post-Vendita

UN. Garanzia

Un anno per la sorgente laser, un anno per altri accessori, come testa galvanometrica, obiettivo, scheda di controllo, alimentatore, parti di consumo non coperte da garanzia, come tastiera e mouse.

DOTSLASER promette di mantenere i prodotti fabbricati e inviati secondo un contratto formale e garantisce che ogni macchina riparata funzionerà bene se utilizzata correttamente.

DOTSLASER ha il diritto di riparare o sostituire un prodotto durante il periodo di garanzia se presenta un problema materiale o tecnico. Addebiteremo la manutenzione in circostanze normali. Sarà gratuito se la macchina presenta problemi particolari.

B. Ambito della garanzia

DOTSLASER non fornirà il servizio di garanzia gratuito nei seguenti casi: il prodotto o le parti sono danneggiati a causa di modifiche, smantellamenti, miglioramenti senza autorizzazione; il prodotto o le parti sono danneggiati a causa di emergenza o negligenza; il prodotto o le parti sono danneggiati a causa della mancanza di conservazione ……clienti hanno la responsabilità di apprendere le istruzioni sulla guida per l'utente e di utilizzare la macchina correttamente. I danni risultanti da un funzionamento anomalo non riceveranno i servizi di garanzia. Gli accessori non sono in garanzia.

I clienti devono presentare una richiesta scritta entro 30 giorni non appena riscontrano un problema che rientra nel range di garanzia, nessuna terza parte deve essere coinvolta nel processo di manutenzione e anche i prodotti o le parti che non sono prodotti da DOTSLASER non devono essere inclusi.

C. Supporto tecnico e manutenzione del prodotto

Contattare l'ingegnere di Dotslaser per qualunque problema si verifichi durante l'utilizzo ed effettuare la risoluzione dei problemi sotto la direzione dell'ingegnere.

Tutti i prodotti in attesa di riparazione o sostituzione dovranno essere riposti nei casi forniti da DOTSLASER, in caso contrario DOTSLASER addebiterà il danno che potrebbe causare.

Quando i clienti ricevono i prodotti DOTSLASER, controlla se il prodotto è danneggiato e se gli accessori sono completi o meno.

DOTSLASER continua a sviluppare nuovi prodotti, le informazioni e i parametri contenuti in questo file potrebbero cambiare. Tutti i parametri tecnici sono soggetti al contratto.

Le clausole di garanzia e post-vendita di cui sopra sono solo di riferimento e soggette a contrasto formale.

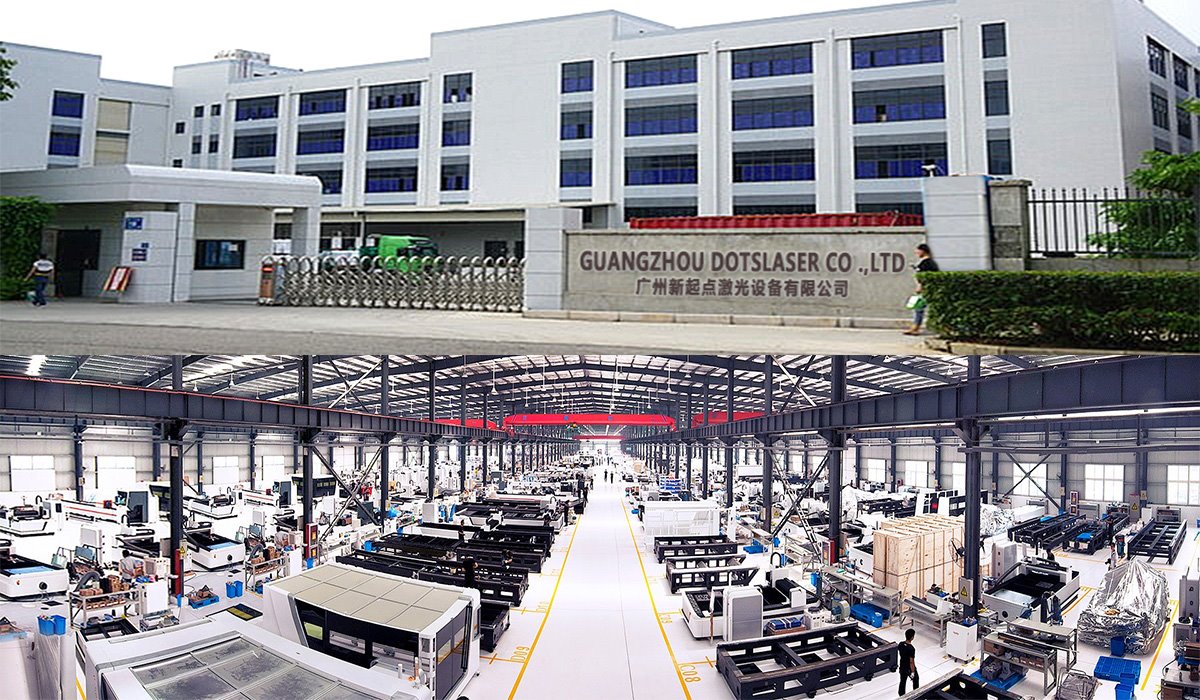

Fabbrica
