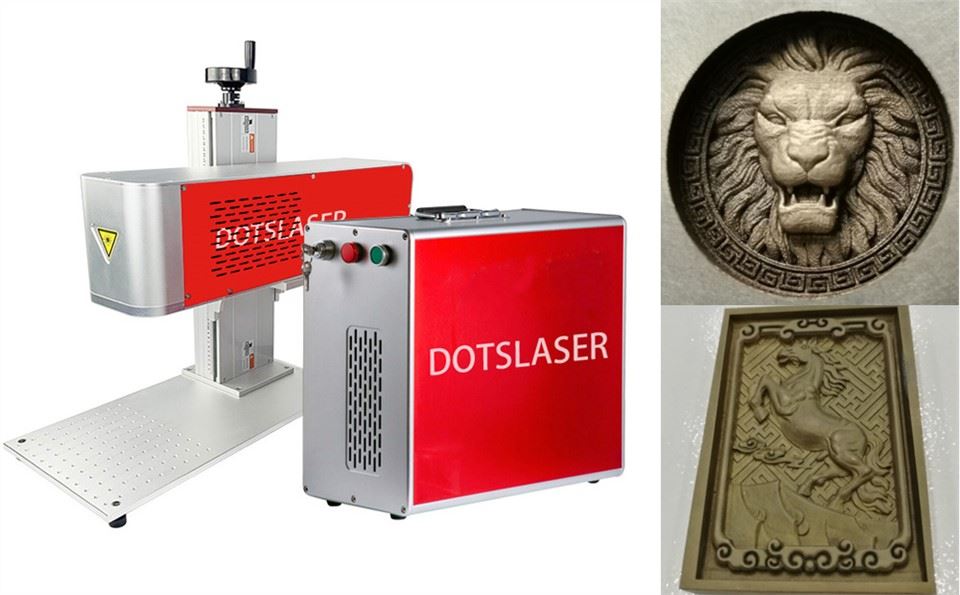

Marcatore laser per superfici curve 3D

Marcatore laser per superfici curve 3D

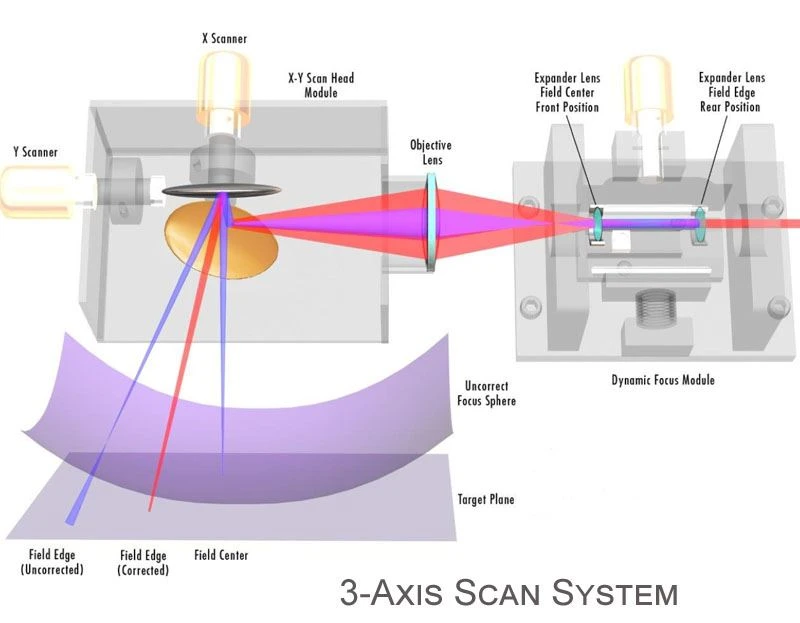

Il marcatore laser a superficie curva 3D è uno speciale metodo di elaborazione su oggetti con superficie irregolare. Rispetto alla marcatura laser 2D, la marcatura 3D è notevolmente migliorata nella tecnologia, è controllata da 3- assi all'interno della testina di scansione, inclusi asse X, asse Y, asse Z, i 3 assi si muovono a velocità super veloce durante il funzionamento, l'asse Z controlla automaticamente la distanza di messa a fuoco spostandosi avanti e indietro. per mantenere la stessa distanza di messa a fuoco in diverse aree degli oggetti.

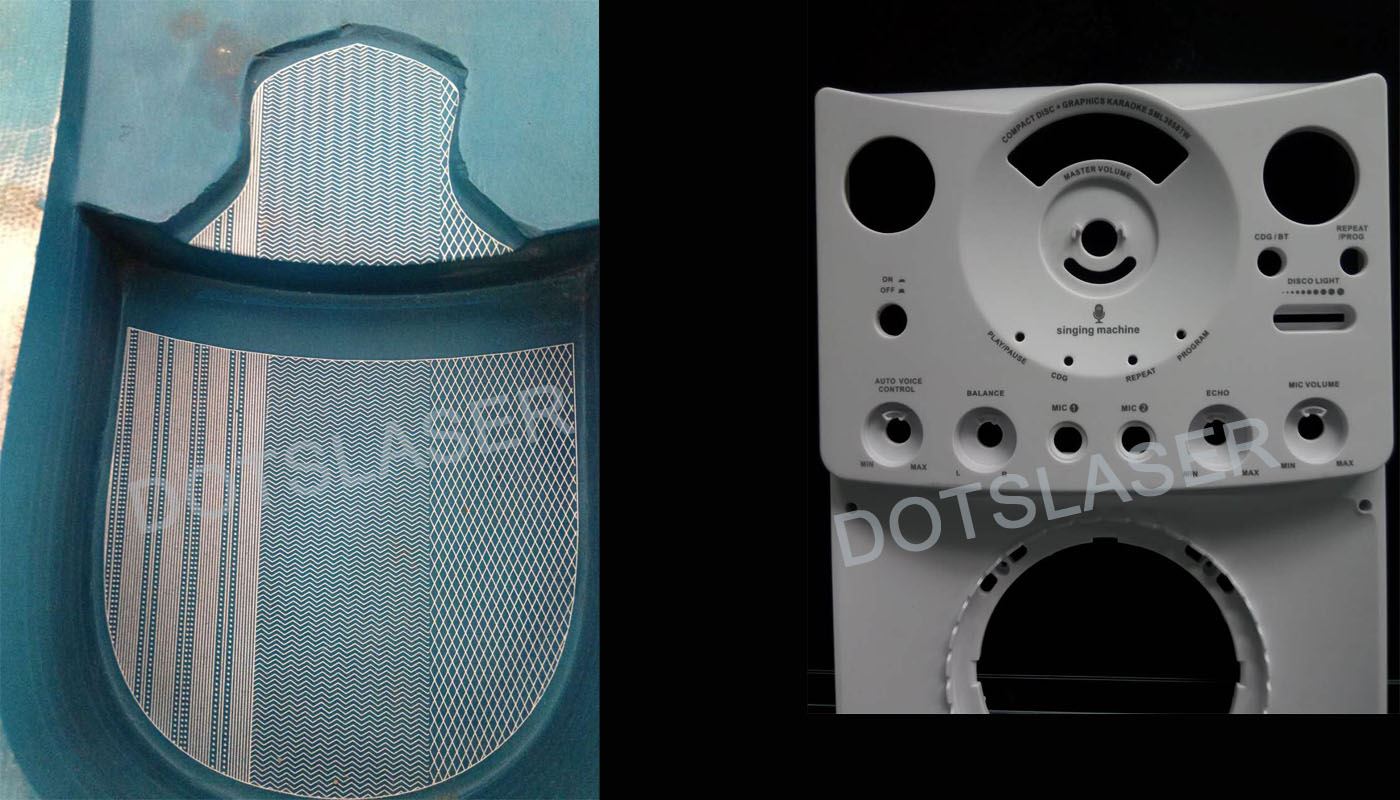

La macchina per marcatura laser curva 3D può realizzare marcature più perfette su oggetti irregolari senza sfocare l'elaborazione, anche per superfici complesse. Può realizzare vari metodi di marcatura superficiale come superficie inclinata, superficie alta e bassa, superficie cilindrica, superficie conica, superficie sferica e superficie estrusa. Elimina la regolazione manuale della messa a fuoco, dell'allineamento e di altri processi complessi. Attraverso il sistema di controllo a tre assi, è possibile regolare angoli e altezze diverse per soddisfare i requisiti di una marcatura perfetta.

Settori applicabili

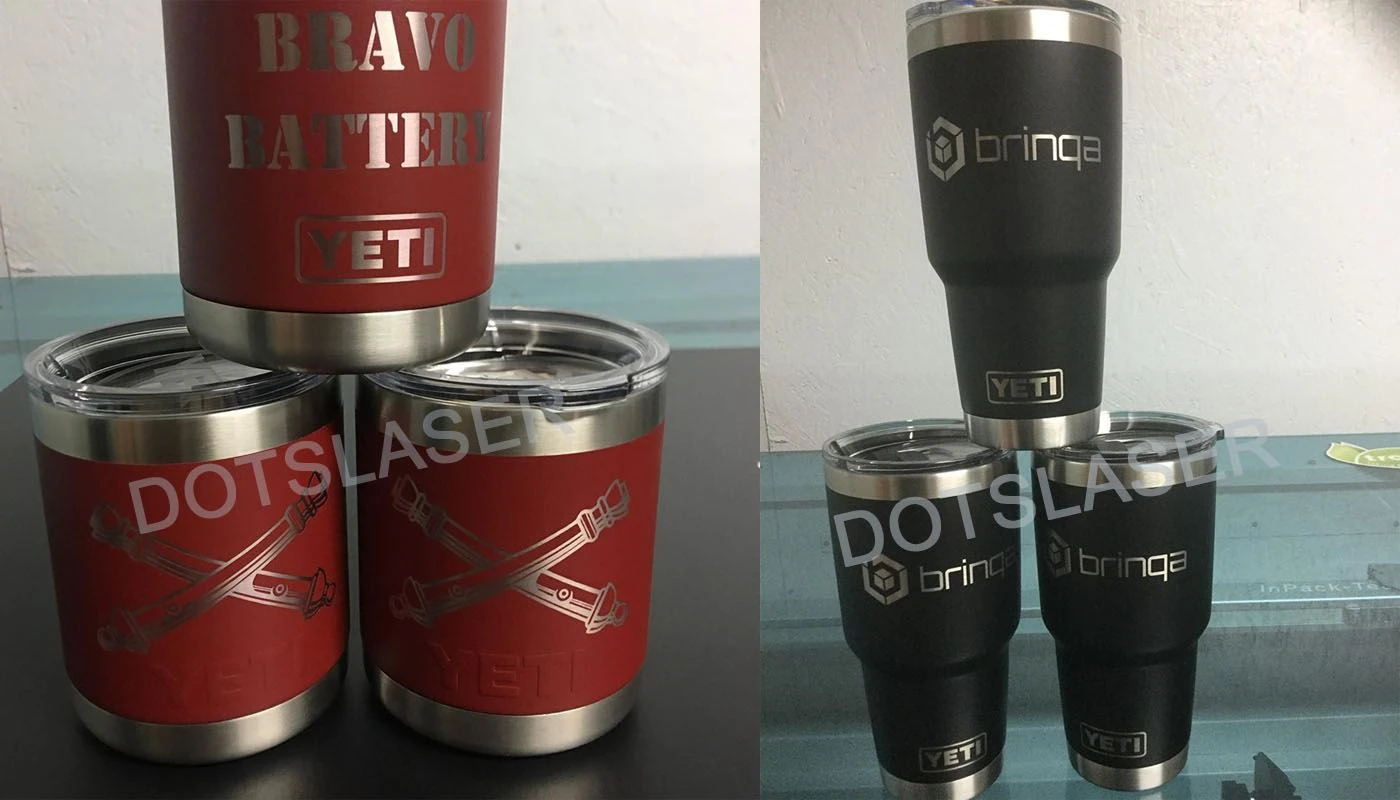

Consente una marcatura efficiente e precisa su componenti quali cilindri, tubi, sfere o articoli di forma irregolare, per settori quali l'automotive, l'aerospaziale, l'elettronica, i dispositivi medici, i prodotti di consumo e molto altro.

Parametri tecnici

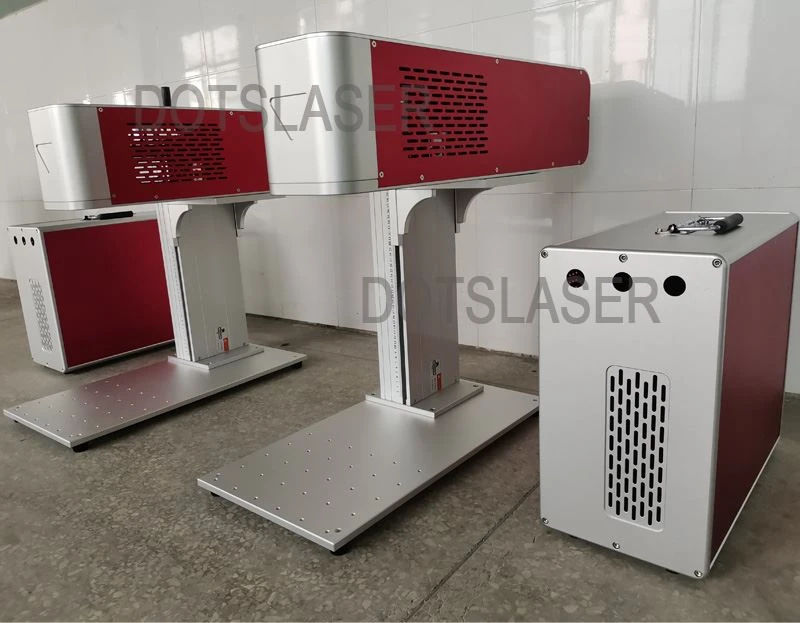

Mostra dettagli





La macchina per marcatura laser a fuoco dinamico 3D presenta i seguenti vantaggi che la macchina per marcatura laser 2D non ha:

1.  La lunghezza focale può essere regolata dinamicamente per la marcatura 3D

   La marcatura 3D può cambiare automaticamente e rapidamente la lunghezza focale e la posizione del raggio laser, in modo da poter marcare su oggetti curvi, cosa impossibile per la marcatura 2D. La marcatura 3D può completare qualsiasi marcatura superficiale all'interno dell'intervallo di proiezione del raggio in una volta, il che può migliorare notevolmente l'efficienza di elaborazione. La forma superficiale di molti prodotti industriali non è piatta e la marcatura 2D è davvero impotente, ma la marcatura 3D è facile da ottenere.

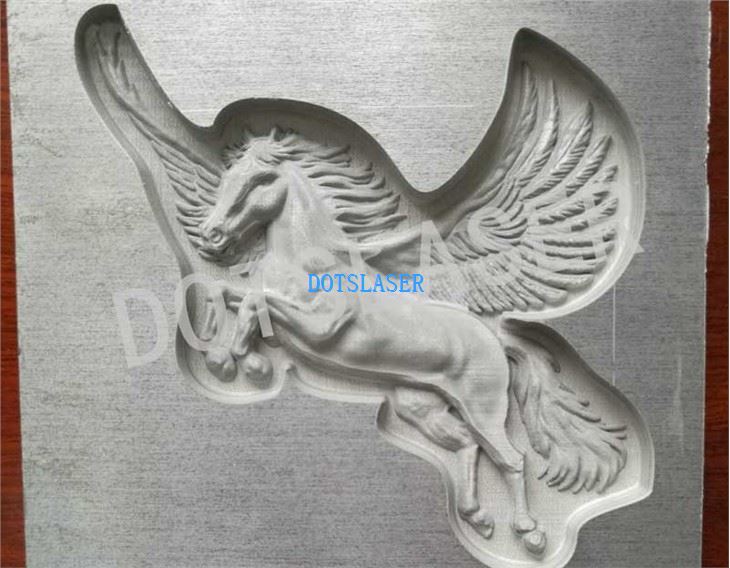

2.   È più adatto per incisioni profonde.

   Le macchine per marcatura 2D convenzionali presentano grandi difetti nell'incisione profonda sulla superficie degli oggetti. Durante il processo di incisione, man mano che la messa a fuoco del laser si sposta verso l'alto, il fuoco di energia laser sulla superficie dell'oggetto diminuirà gradualmente. Dopo un po' di tempo, il raggio laser è in uno stato sfocato, il che influisce seriamente sull'effetto e l'efficienza dell'incisione profonda.



    Per il metodo tradizionale di incisione profonda, il tavolo di sollevamento si sposterà a un'altezza adatta durante la lavorazione per garantire che la lunghezza focale sia in uno stato idoneo. La lavorazione dell'incisione profonda 3D non presenta questi problemi, quindi può garantire l'effetto e migliorare l'efficienza, risparmiando al contempo il costo del tavolo di sollevamento elettrico.

3.

4.  Area di elaborazione più ampia e raggio laser più fine.

   La marcatura 3D è divisa in modalità di messa a fuoco anteriore e messa a fuoco posteriore. Utilizzare la modalità di messa a fuoco anteriore per ottenere un intervallo di marcatura più ampio. Di solito, vengono utilizzate lenti di deflessione degli assi X e Y più grandi per rendere più grande il punto laser incidente, in modo da ottenere un punto focalizzato più piccolo, e la densità di energia sarà maggiore, in modo da soddisfare le esigenze di elaborazione di aree più ampie.



5.  È possibile ottenere marcature in bianco e nero e persino multicolore sullo stesso piano, con effetti più ricchi.

   Le superfici annerite, come l'alluminio anodizzato, sono solitamente marcate con una certa defocalizzazione utilizzando impulsi ad alta frequenza di energia appropriata. La distanza di defocalizzazione influisce in modo significativo sulla distribuzione dell'energia e sull'effetto colore del laser sulla superficie del materiale. Per gli utenti generici di marcatura 2D, anche se non sono richieste funzioni avanzate come la marcatura superficiale, la macchina per marcatura 3D può anche eseguire l'elaborazione del piano con effetti multicolore e multicolore.

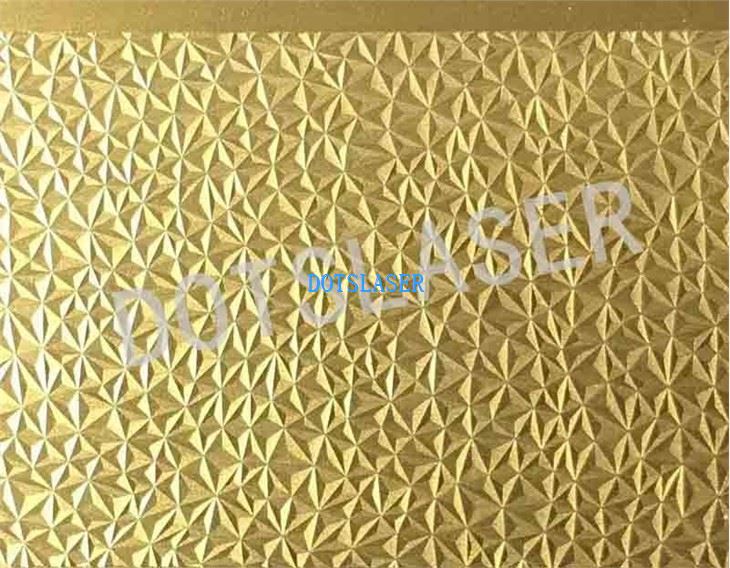

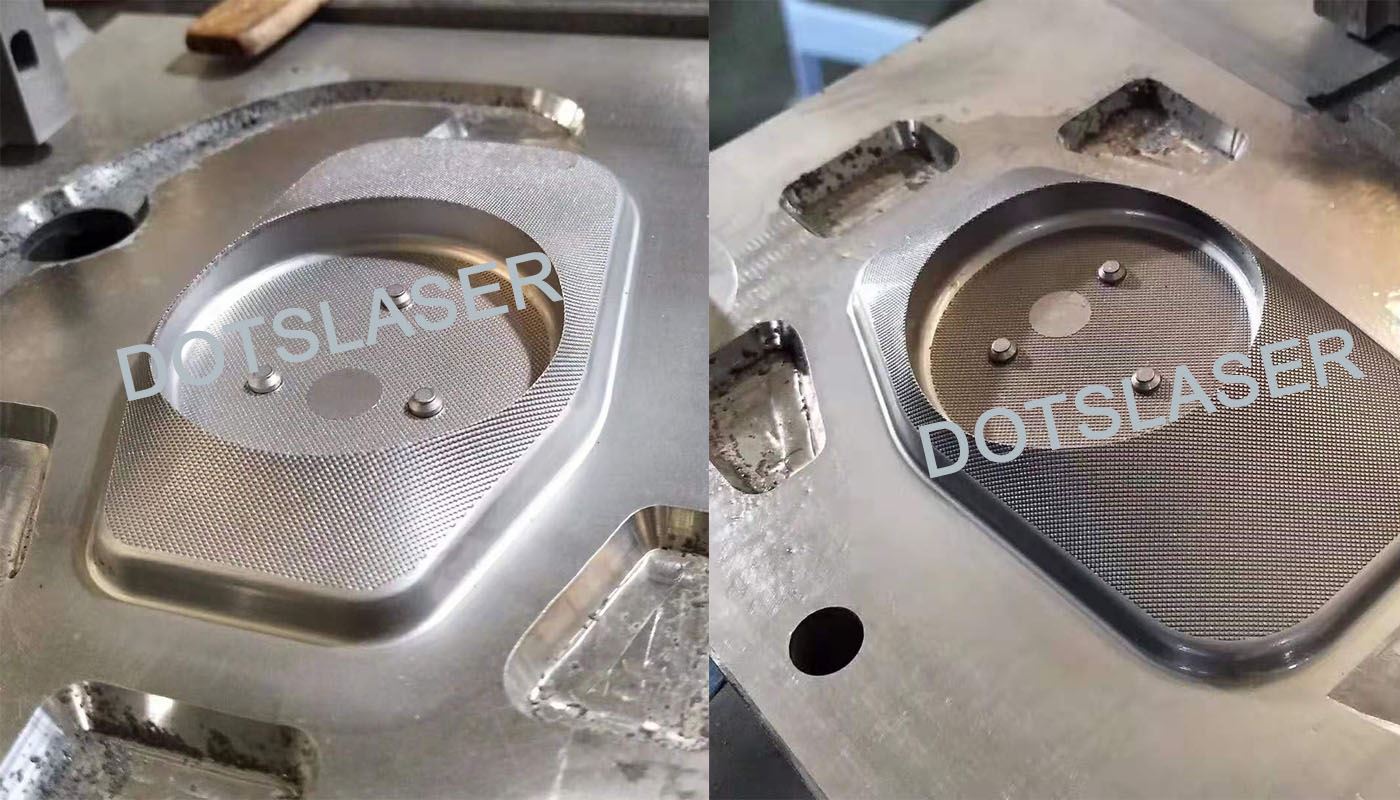

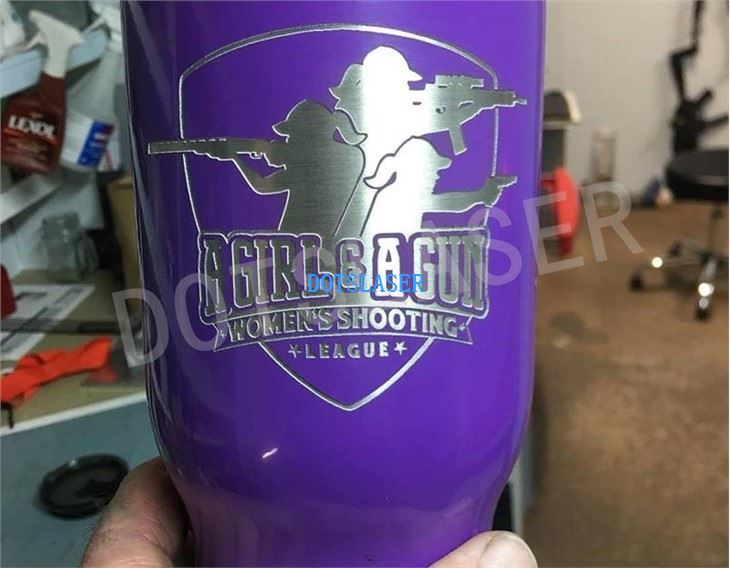

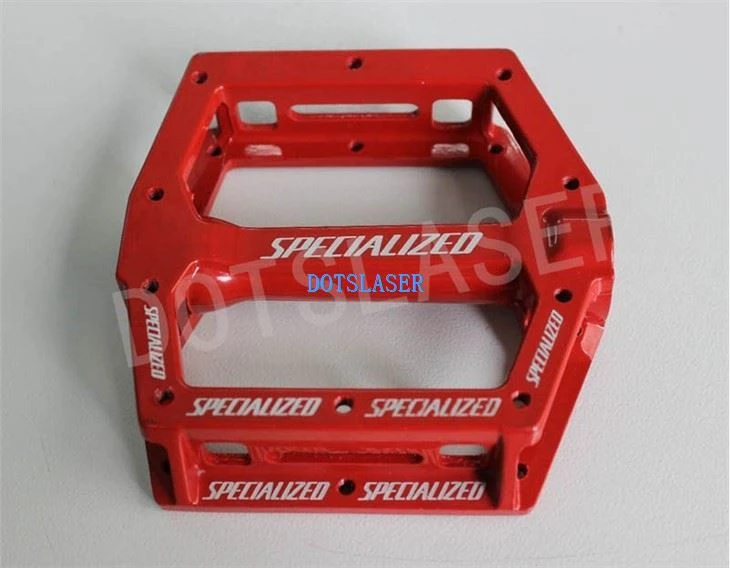

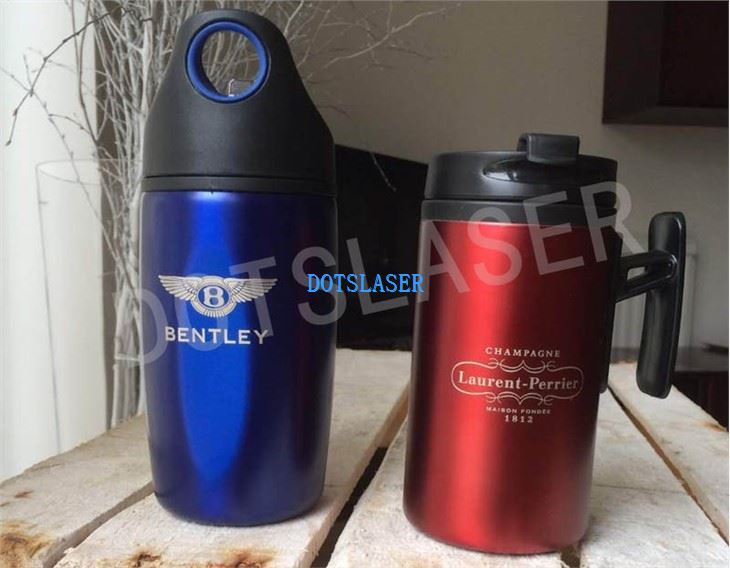

Mostra campione
