Testa di scansione laser CO₂
Testa di scansione laser CO₂
Descrizione dei prodotti

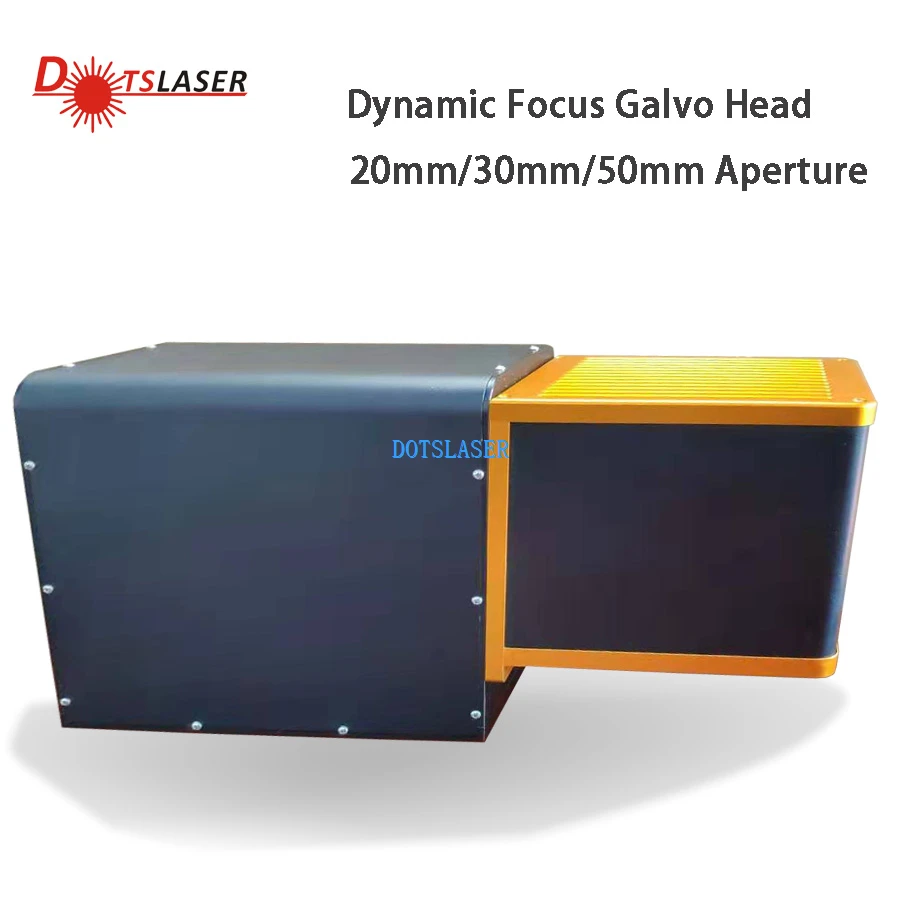

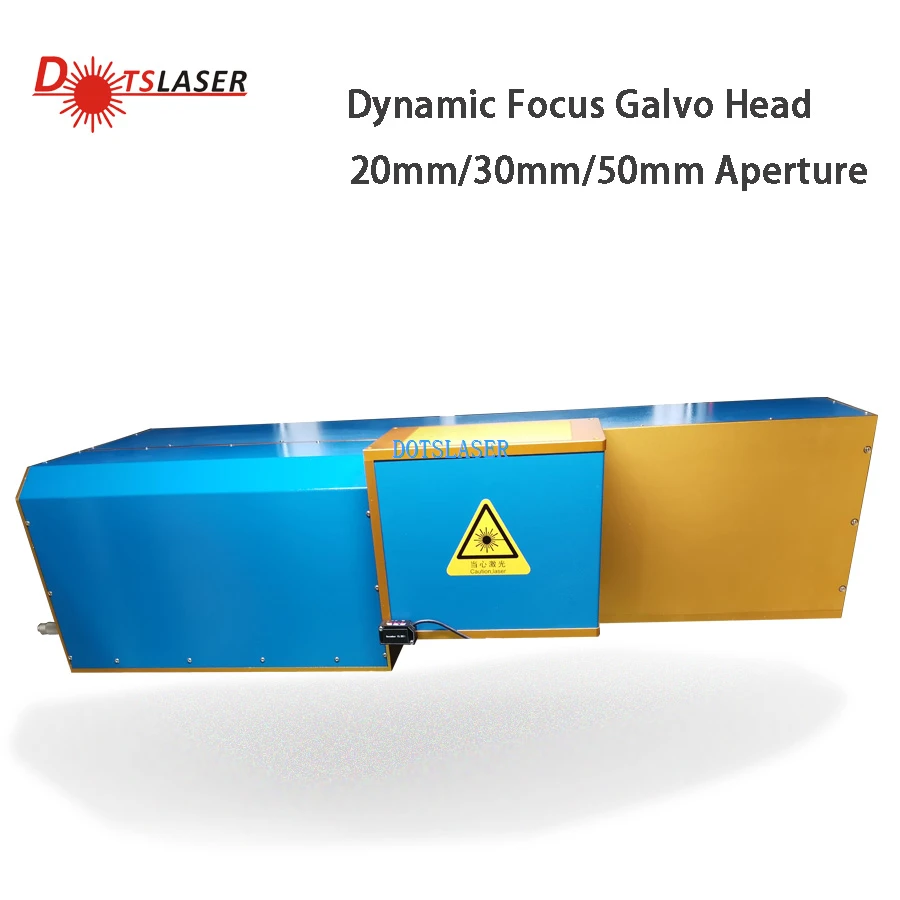

La testa di scansione laser CO₂, nota anche come scanner Galvo o scanner galvanometro, è un componente chiave nei sistemi di marcatura o incisione del laser CO₂. È responsabile di reindirizzare accuratamente il raggio laser sul materiale inciso da specchi in rapido e con precisione. Questi scanner sono appositamente progettati per funzionare con i laser Co₂, che sono comunemente usati per i materiali di marcatura e incisione come legno, acrilico, vetro, carta, pelle e altro ancora.
Le teste di scansione laser CO₂ sono costituite dai seguenti componenti principali:
Motori galvanometri
Questi motori controllano la posizione degli specchi convertendo i segnali elettrici in movimento meccanico. I motori galvanometri di alta qualità consentono movimenti rapidi e precisi, con conseguenti velocità di incisione più rapide e una migliore precisione.
Specchi
Gli specchi nella testa di scansione sono responsabili della riflessione e della direzione del raggio laser sul materiale. Dovrebbero essere realizzati con un materiale altamente riflessivo per le lunghezze d'onda laser CO₂, in genere con un rivestimento oro o dielettrico, al fine di sostenere i livelli di energia associati ai laser di co₂.
Lente
L'obiettivo all'interno della testa di scansione è responsabile di focalizzare con precisione il raggio laser sul materiale, con conseguenti segni o incisioni pulite e accurate. Questa tecnologia ci consente di creare progetti belli e intricati su una vasta gamma di materiali con facilità e precisione.
Elettronica di controllo
L'elettronica di controllo facilita efficacemente la comunicazione tra i componenti vitali del sistema di marcatura laser come lo scanner Galvo, la sorgente laser e il software di controllo.
La testa di scansione laser CO₂ è dotata di bassa deriva, precisione di posizionamento elevato e funzionamento affidabile e stabile, con eccellenti prestazioni complessive. Può ospitare lenti di varie lunghezze d'onda e livelli di potenza e può soddisfare la maggior parte dei requisiti di applicazione, garantendo la stabilità del sistema a lungo termine.
La testa di scansione laser CO₂ subisce una rigorosa ispezione dei materiali e utilizza un processo di produzione maturo. Il sistema a specchio oscillante è un sistema di controllo servo ad alta precisione e ad alta velocità composto da una scheda di guida e un motore oscillante ad alta velocità, utilizzato principalmente per la marcatura laser, l'incisione interna laser, il controllo dell'illuminazione del palcoscenico, il pugno laser e altro ancora. Vanta un intervallo di marcatura regolabile, tempi di risposta rapidi, una velocità di marcatura elevata e buone prestazioni di tenuta del percorso ottico. L'articolo dovrebbe mantenere un tono positivo ed evitare il contenuto negativo.
Parametri dei prodotti
| Tipo laser | 10600nm rf co2fonte laser |
| Campo di lavoro | 300 × 300mm ~ 1200 × 1200mm |
| Dimensione del raggio di ingresso | 2,5 ~ 10 mm |
| Specchi di assi X & y Dimensioni di apertura | 20 mm/30 mm/50 mm |
| La velocità di marcatura della linea | Meno o uguale a 8, 000 mm/s |
| Velocità di posizionamento | 1 00, 00mm/s |
| Velocità di scrittura | 125 cps |
| Tempo di risposta al passo (1% di scala piena) | 940us |
| Tempo di risposta al passo (10% di scala piena) | 1500us |
| Tempo di errore di tracciamento | Meno o uguale a 440us |
| Errore e precisione | Linearità 99,9% |
| Ripetibilità (RMS) | ＜ 8μrad |
| Guadagnare errore | ＜ 5mrad |
| Zero offset | ＜ 5mrad |
| Deriva a lungo termine per più di 8 ore | ＜ 0. 5mrad |
| Drift Scale | ＜ 40ppm/ gradi |
| Zero deriva | ＜ 15μrad/ gradi |
| Dettagli dell'imballaggio | Custodia in legno esportata o in base alle tue esigenze |
| Garanzia | 1 anno |
| Servizio post-vendita fornito | Supporto online |
|
Potenza e segnale
|
|
| Tensione di ingresso | ± 24 VDC |
| Corrente nominale | 4A |
| Segnale di interfaccia | |
| Digitale | Xy 2-100 |
| Angolo di scansione dei macchinari | ± 12,5 gradi |
Quando si seleziona una testa di scansione laser CO₂, si considera fattori come la velocità di scansione, la precisione e la dimensione dell'apertura in base ai requisiti specifici del progetto. Inoltre, la compatibilità con il sistema laser e il software di controllo sono essenziali per un funzionamento regolare. Infine, la scelta di un marchio affidabile può garantire qualità, affidabilità e longevità per il tuo sistema di marcatura laser o incisione.
Testa di scansione laser CO₂ È un accessorio componente importante della macchina di marcatura laser, che ha le caratteristiche di alta efficienza di mappatura, buona precisione grafica e nessuna distorsione, che migliora notevolmente la qualità e la velocità della marcatura laser. Raggiunge un nuovo livello di velocità di scansione e ripetere l'accuratezza del posizionamento. Ottimizziamo e commissioniamo con precisione tutti i componenti ottici per garantire i migliori parametri di processo e di processo stabili.
1. Servizio di garanzia della qualità e post-vendita
Il periodo di garanzia dell'attrezzatura deve essere di 12 mesi poiché l'attrezzatura è utilizzata dai clienti, l'installazione e il debug sono completati e l'attrezzatura è accettata dal Demander. Dotslaser attribuisce grande importanza al lavoro di servizio post-vendita del prodotto, una volta consegnato al prodotto all'utente, la società ha immediatamente istituito il file di servizio post-vendita e monitorare regolarmente lo stato dell'uso del prodotto dell'utente, risolvere e rispondere a tutti i Problemi dell'utente, hanno ricevuto le informazioni sulla notifica dell'utente sul fallimento dell'attrezzatura, i lavoratori dell'azienda possono fare una risposta rapida entro 2 ore. Se la guida telefonica è difficile da risolvere, il personale tecnico della nostra azienda può arrivare al sito del cliente entro 24 ore per fornire supporto.
2. Installazione e debug
Prima dell'installazione della macchina, la nostra fabbrica ti offrirà un file di installazione della struttura di base, la consegna di 2 settimane di buon bisogno lì, gli ingegneri di DotsLaser arriveranno sul tuo sito e ispezioneranno nuovamente la macchina. Compitta tutte le condizioni soddisfano i requisiti di installazione e messa in servizio dell'attrezzatura, l'attrezzatura si trasporterà in tempo. Il tempo di installazione e messa in servizio dell'apparecchiatura è di circa cinque giorni lavorativi, i primi tre giorni sono collegati all'uso del sistema e il sistema è operativo dopo il progetto di servizio. L'ingegnere formerà gli operatori qualificati sulle procedure di manutenzione di base e le caratteristiche operative generali dell'attrezzatura nei prossimi due giorni
3. Supporto del servizio
In caso di problemi con qualsiasi parte del sistema durante il periodo di garanzia, gli ingegneri di servizio ben addestrati di Dotslaser sono pronti a fornire una chiamata al cellulare o iniziare il servizio in loco, se la macchina ha problemi durante il periodo di garanzia, ti preghiamo di contattarci direttamente !
